Un circuito Bluetooth es la parte central de un Bluetooth y contiene componentes como el circuito integrado, condensadores y fuente de energía. El curso soporta audio alámbrico, estéreo inalámbrico, módulo Bluetooth y muchos más.
El circuito integrado contiene un cargador y un regulador de voltaje. El módulo Bluetooth incluye información sobre la configuración y el ajuste.
La conexión Bluetooth funciona en un rango de 2,4 GHz. En el funcionamiento de los dispositivos Bluetooth, hay un dispositivo primario que puede ser referido como el dispositivo maestro, que luego se conecta a otros mini dispositivos a menudo llamados "esclavos".
Ahora, por favor, sígueme para aprender más sobre los circuitos Bluetooth.
1、Bluetooth Circuito
1.1 Definición
Con los avances realizados cada día en el nicho de la tecnología, la vida se vuelve más accesible y más cómoda. Ya que la mayoría de las necesidades humanas han obtenido soluciones a través de la tecnología.
La tecnología Bluetooth es otro avance que ha hecho que la comunicación entre los dispositivos sea perfecta.
La tecnología Bluetooth es un avance significativo de los legendarios cables y alambres que han sido el método más utilizado de comunicación entre los dispositivos.
La otra forma que se ha usado para comunicar dispositivos es la aplicación de señales de radio, señales de infrarrojos y tecnología inalámbrica.
La tecnología Bluetooth es un avance de la anterior tecnología de infrarrojos. En la tecnología de radiación infrarroja, sólo se podían conectar dos dispositivos al mismo tiempo, lo que suponía una importante desventaja.
Con la conectividad Bluetooth, puedes conectar varios dispositivos al mismo tiempo y también transmitir datos.
Un ejemplo de la aplicación de la tecnología de infrarrojos es el sistema de control remoto. El sistema de control remoto funciona mediante lo que se conoce popularmente como la "tecnología de línea de visión", lo que significa que debes apuntar el control remoto al objetivo para que funcione.
Este tipo de tecnología es limitada y por lo tanto reduce las aplicaciones y usos en diferentes áreas. La conectividad Bluetooth es diferente en el sentido de que puede ser utilizada en cualquier lugar siempre y cuando estés en el rango de las señales de radio que utiliza.
Un circuito Bluetooth, por lo tanto, funciona mediante el uso de señales de radio. En la mayoría de los casos, la frecuencia que se ha reservado para la conectividad Bluetooth es de 2,4 GHz. Sin embargo, esto no es del todo cierto, ya que otros dispositivos también utilizan esta frecuencia, lo que supone una posible interferencia.
Afortunadamente, debido a los avances tecnológicos, el circuito Bluetooth utiliza señales de baja potencia para evitar cualquier interrupción de los otros dispositivos. Esa es, por lo tanto, la razón por la que la mayoría de los dispositivos Bluetooth sólo funcionan dentro de un rango de 10 metros de los cuales se puede perder la conexión.
El circuito Bluetooth consiste en varios PCB que vienen con múltiples componentes como diodos, resistencias y condensadores. El PCB puede ser ensamblado en dos capas a ambos lados de la placa. El chip procesa las señales obtenidas de la antena y luego genera una salida.
1.2 Placa de circuito Bluetooth
Una placa de circuito Bluetooth completa debe contener una antena que ayude a enviar y recibir información. Un circuito Bluetooth debe incluir al menos dos inductores cuyo trabajo es ajustar la impedancia de la antena para mejorar el rendimiento.
También hay otra placa de circuito secundario ubicada dentro del altavoz. Conecta la línea de audio, el botón de encendido y la alimentación USB. La placa secundaria viene con dos LEDs.
1.3 Bluetooth PCB
La tecnología Bluetooth PCB es una tecnología de comunicación que opera en un rango de 2.4GHz. Es un rango de radiofrecuencia que hace uso de la tecnología Wi-Fi.
La comunicación Bluetooth tiene un dispositivo maestro que se conecta remotamente a un máximo de siete dispositivos esclavos. Cubre una distancia máxima de 10m.
Los dispositivos Bluetooth se comunican mediante el intercambio de códigos únicos y por lo tanto sólo funcionará si hay aprobación del otro usuario.
La presencia de un PCB cerca de la antena puede disminuir la frecuencia de resonancia. Así que se recomienda que el grosor de los PCBs usados en el Bluetooth sea de alrededor de 1,6mm.
También se recomienda no colocar ningún metal, incluido el cobre, cerca del área marcada como GND y los pines GND deben estar conectados al plano. Se podría cambiar de vía para evitar cualquier emisión del PCB.
Una conexión Bluetooth permite la transferencia de la señal estéreo de los dos dispositivos inalámbricos. El auricular actuará como un puente y entregará señales de audio a los dos dispositivos. Para una transmisión fluida de las señales. Es necesario soldar algunos cables al PCB para permitir la transmisión de la señal.
El PCB está soldado en la parte inferior de la caja. Se puede observar abriendo la cubierta frontal y quitando la caja de plástico, dependiendo del diseño del PCB.

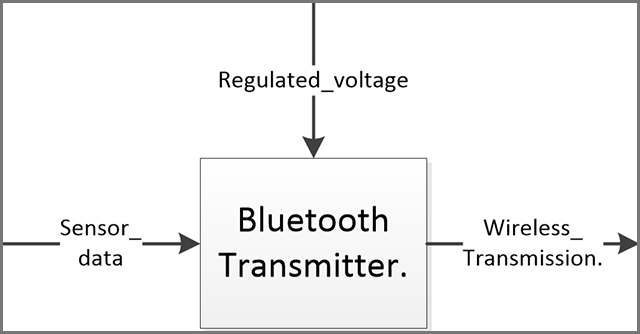

2、Bluetooth Circuito Transmisor
Un circuito transmisor Bluetooth facilita la transmisión de música al estéreo. También permite el emparejamiento de tu Bluetooth con otros dispositivos para que puedas disfrutar de la música sin cables. El circuito debe tener un sistema de carga y una batería reciclable.
El circuito transmisor contiene algunos componentes, incluyendo indicadores LED. El circuito permite que el transmisor se conecte a tu dispositivo inmediatamente después de encenderlo.
También está diseñado de tal manera que puede estar en modo de espera hasta que se envíe una solicitud al transmisor.
La batería reciclable que se encuentra en un circuito transmisor Bluetooth puede durar hasta 10 horas. En tal caso, se prefiere una batería de litio, ya que es de larga duración.
Garantiza que puedas escuchar la música durante un período prolongado sin que se agote la batería.
La celda contiene un pequeño circuito cuyo propósito es protegerla de la sobrecorriente, la sobredescarga, el voltaje de sobrecarga y el cortocircuito.
Fíjese que los servicios ofrecidos por el altavoz se manejan en el circuito primario principal. La sección de la placa de circuito consiste en la regulación del voltaje, la carga de la batería, el Bluetooth y la amplificación del audio.
Al final de la placa, obtendrás un micrófono con control de volumen arriba/abajo/pausa.
3、Bluetooth Kit de placas de circuito
El circuito Bluetooth tiene un kit de tablero que asegura que reproduzcas efectivamente la música o cualquier otro contenido de tu teléfono. Eso se logra de manera inalámbrica a través de una tecnología avanzada. La placa de circuito Bluetooth está disponible en tres formatos:
- Como una sola entidad.
- Con altavoces de 65 mm.
- Con altavoces de 100 mm.
La placa de circuito Bluetooth asegura una calidad de audio y conectividad perfecta, ya que es una parte vital de los dispositivos Bluetooth. Es la parte central que controla todo el dispositivo. Sin este kit, la conectividad y la completa funcionalidad del dispositivo Bluetooth se paralizaría.
Es ligero, por lo que es ventajoso para la fabricación de diferentes dispositivos. Esto significa que cualquiera que sea el dispositivo que decida diseñar, puede fácilmente incorporar el kit de placa de circuito Bluetooth. Se utiliza tanto en los dispositivos pequeños como en los grandes.
La interfaz del kit de placa de circuito es fácil y directa al punto. El diseño de este kit es de tal manera que trata de conectarse al último dispositivo al que fue emparejado cada vez que el Bluetooth del dispositivo se enciende de nuevo.
En los casos en que el dispositivo al que se emparejó por última vez esté apagado o no esté disponible, el kit de placa de circuito Bluetooth está programado para intentar emparejarlo con otro dispositivo que esté cerca o dentro de su alcance.
El kit de placa de circuito Bluetooth puede ser alimentado con dos tipos de baterías; puede utilizar la fuente de alimentación USB 1A o la batería LiPo. La placa también está hecha con sonidos y luces LED que indicarían el estado de la conectividad Bluetooth.
Algunas de las características de este kit de placa de circuito incluyen lo siguiente:
- Luces LED y sonidos que pueden indicar el estado de la conectividad Bluetooth.
- Permite a los dispositivos reproducir contenidos sin problemas a través de la conectividad inalámbrica.
- Está programado para tener una interfaz de usuario sencilla que el usuario puede utilizar rápidamente. El diseño es tal que sólo tiene que utilizar el botón de encendido/apagado para operar.
- Está diseñado para reconectarse al último dispositivo emparejado o emparejarse al dispositivo más cercano que esté dentro del rango.
4、Bluetooth Circuito de Audio
4.1 Característica/uso del circuito de audio Bluetooth/ Cómo hacer y usar
El circuito de audio Bluetooth consiste en el altavoz que se construye típicamente fundiendo los plásticos para formar las rejillas perforadas. El circuito consta de dos altavoces y una batería.
La batería tiene el circuito que la protege de la sobrecarga de voltaje, la sobredescarga y la sobrecorriente. También contiene un amplificador de audio, que soporta dos salidas. También consiste en el 4558 Op- Amp.
El diseño de un circuito Bluetooth comienza en el nivel de diseño del circuito. El diseño del circuito depende de dónde se va a aplicar el canal. Por ejemplo, el Bluetooth para un producto de baja energía debe tener un magnetómetro, un acelerómetro, un giroscopio y sensores que midan la temperatura y la humedad.
Para construir el circuito, todo lo que se necesita es un microcontrolador Bluetooth de baja energía, un oscilador de cristal, condensadores de carga sintonizables y un cristal de 24 MHz. También necesitas pines de potencia, un IC y un condensador.
También necesitas un voltaje limpio y estable y un condensador de alimentación para filtrar y estabilizar la energía. Usted puede hacer uso de un condensador de desacoplamiento y un depósito de almacenamiento de baja impedancia.
Tenga en cuenta que para lograr una baja impedancia, puede requerir que coloque un 1.0μF en paralelo. También se puede incluir una perla de ferrita.
4.2 Cómo hacer un circuito de dispositivo Bluetooth
Para hacer un circuito Bluetooth, tendrías que empezar por crear un esquema del circuito. Al crear el esquema, puede que necesites usar el software. De acuerdo con el esquema que tienes, puedes obtener los componentes necesarios que te ayudarán a completar el circuito.
Después de eso, puedes conectar los componentes siguiendo las líneas que están en el diagrama esquemático que tienes. Su proyecto sólo puede tener éxito si tiene el diagrama esquemático correcto. Esto muestra la importancia del esquema.
Otra cosa que debes tener en cuenta al hacer el circuito Bluetooth es la interfaz de usuario. Es porque el circuito Bluetooth es todo acerca del usuario y cómo lo usará para lograr sus necesidades.
Necesitas producir un archivo Gerber después de que termines, el cual puedes enviar a la compañía fabricante del circuito impreso del dispositivo. Después de verificar el diseño, el fabricante imprime la placa de circuito.
Diferentes tipos de dispositivos utilizan la tecnología Bluetooth. Generalmente, los auriculares utilizan altavoces más pequeños.
El diseño de la placa de circuito impreso es la parte más desafiante para los principiantes. Si puedes crear el diseño para el PCB, entonces estás listo para empezar.
Se pueden utilizar diferentes diseños para armar un circuito Bluetooth; sin embargo, es necesario contar con un auricular Bluetooth, interruptores, amplificador, LED y una caja. Asegurarse de que los cables no se crucen en la cabecera es esencial ya que reduce el alcance del Bluetooth.
Además, el sistema no debe colocarse en ningún lugar cerca de los transmisores, ya que éstos impactan y afectan la transmisión.
Una vez que todos los componentes requeridos hayan sido ensamblados, deberías soldar los cables y los LEDs soldar el cable de encendido y apagado en el PCB del auricular.
Note que es posible diseñar el PCB para ser usado en su estéreo Bluetooth. Primero, debes elegir el diseño del PCB que te interesa. También tienes que determinar el número de capas que necesitas tener.
Para el Bluetooth, necesitas tener más capas. Luego debes ensamblar los siguientes materiales: epoxi, papel de algodón y epoxi.
Al montar los componentes, compruebe el número de tipo de los componentes e intente consolidarlos para optimizar su uso. Una vez que termines de colocarlos, puedes soldarlos por reflujo. Puedes usar la lámpara de infrarrojos o un horno para hacer este trabajo.
Una vez que la soldadura se derrite, conectará permanentemente los componentes en la placa. Si hay componentes que no pueden ser montados por la máquina, debe hacerse manualmente.
5、Conclusion
El circuito Bluetooth es simple de diseñar y hacer el tipo de circuito y sólo requiere un poco de experiencia para llegar a él. El circuito es responsable de la conectividad de los dispositivos que utilizarían la tecnología.
Muchos dispositivos utilizan la tecnología Bluetooth hoy en día para diferentes propósitos, y esto se debe a la conveniencia que trae consigo. Puedes crear el circuito Bluetooth usando métodos de bricolaje, pero en caso de que no estés muy seguro de qué hacer, es mejor usar un fabricante experimentado.
