Hace poco, mi PCB del controlador de PS4 falló de repente.
Las direcciones D-pad dejaron de funcionar en mi controlador de PS4, pero el controlador estaba en una condición por lo demás GRANDE!
Si necesitas un PCB de controlador de PS4 personalizado, primero debes entender la textura y los componentes del circuito de los controladores predeterminados.
¿Quieres saber más? Entonces empecemos.
Haz clic en este enlace de amazon y verás lo genial que es.
1、Tarjeta de Circuito PCB del Controlador de PS4 - Textura
Si quieres hacer tu propio controlador de PS4, debes entender cómo funcionan los controladores estándar y su textura de placa de circuitos. De esta manera, sabrás lo que la consola espera para asegurarte de que tu construcción personalizada funcionará.
Lanzado originalmente en 2013, el mando inalámbrico de PlayStation 4 de Sony, modelo CUH-ZCT1, también llamado DualShock 4, es un mando inalámbrico para dispositivos de PlayStation.
Compatible tanto con la PlayStation 3 como con la PlayStation 4, el controlador también se puede conectar a la consola principal a través de un cable Micro USB-B. El mando también incluye una toma de auriculares, un estéreo mono incorporado y un panel táctil de dos puntos.
Las consolas de videojuegos son unos de los dispositivos más diseñados del mundo. Aunque se pueden usar como ordenadores personales, su función principal es el entretenimiento. Y esto se puede ver a través de su diseño y sus componentes.
Por ello, las consolas, y por extensión sus mandos, suelen tener texturas y componentes de placas de circuitos oscuros y patentados, y la PlayStation 4 no es diferente.
Claro, la consola principal utiliza placas de circuitos impresos estándar (PCB), pero los controladores requieren circuitos especializados.
En su mayor parte, la textura de la placa de circuito flexible del controlador de PS4 no es diferente de la de cualquier otro PCB. Consiste en un material ligero, altamente duradero, no conductivo, parecido a la fibra de vidrio.
Otra capa no conductora cubre esta placa base con seguros para fijar la placa a la carcasa de plástico del controlador. Finalmente, una capa de cobre conductor se coloca encima de ambas para servir como rutas de circuito del PCB.
Una máscara de soldadura protectora no conductora rodea entonces todo el ensamblaje con suficientes puntos de soldadura metálica abierta en toda la placa. Todos los botones, gatillos y palancas de control del controlador se unen directamente a la textura de esta placa de circuito superior.
En un controlador de PS4, este tablero se divide en dos paneles apilados uno encima del otro, con paneles adicionales para un puerto USB, una antena inalámbrica, un disipador térmico y una batería.
Estos dos PCBs se extienden típicamente a lo largo de la carcasa del controlador y se posicionan para hacer contactos adecuados y efectivos con las teclas de los botones.
Este contacto se produce a través de placas de goma conductora fijadas en la parte inferior de los botones. Estas placas completan el circuito de la placa cuando se presionan los botones.
2、Controlador de PS4 PCB - Diseño
El controlador de PS4 debe estar cómodamente en las manos del jugador. El jugador debe ser capaz de sostenerlo, mover los palos de control, y alcanzar y presionar los botones. Esta restricción comercial dicta las dimensiones y la disposición de la textura de la placa de circuitos impresos.
El formato de dos PCB es una de esas consecuencias. La PCB hija de DualShock 4 maneja todas las interacciones del usuario. Tiene todos los botones e interruptores de disparo. El PCB del controlador también tiene un indicador de salud de videojuegos LED que brilla en verde para una vida plena y en rojo para una vida baja.
El PCB principal del controlador tiene toda la lógica básica de la computadora y los conectores, así como los potenciómetros que sostienen y leen los palos analógicos.
Tiene todas las características y partes de un típico smartphone con el procesador del controlador, USB y conexiones de red con la consola. La placa principal también tiene una batería de reserva de tres horas, soportes de montaje de metal y un conjunto de ventilador de refrigeración.
3、Controlador de PS4 PCB - Junta
A lo largo de los años, Sony ha lanzado siete variaciones diferentes del controlador DualShock 4. Mientras que por fuera se ven iguales, sus placas tienen diferentes texturas de circuitos.
Cada disposición mejoró sobre el modelo anterior proporcionando botones y métodos de entrada más eficientes. También hay una textura de placa de circuito normal y otra pro de cada variante, pero estas versiones utilizan el mismo PCB. Las texturas Pro sólo tienen conectores extra en ellas.
3.1 JDM-001
Como la versión de lanzamiento de la consola del controlador, el número de modelo JDM-001 es la textura de placa de circuito más simple de las cinco. Encontrada en verde o azul, el 001 tiene todos sus interruptores de botón en sus estados "activos".
Esto significa que puedes hacerlos funcionar simplemente conectándolos a cualquier tierra. Los botones D-pad, Cruz, Círculo, Cuadrado y Triángulo no requieren de nada más para funcionar. Sin embargo, debes tomar precauciones con los disparadores.
Los botones de disparo "Izquierda 1" y "Derecha 1" también están activos, pero debes conectarlos a la línea de 3,2 voltios para que funcionen. Por otro lado, los disparadores "Izquierda 2' y "Derecha 2" requieren una señal de modulación de ancho de pulso (PWM).

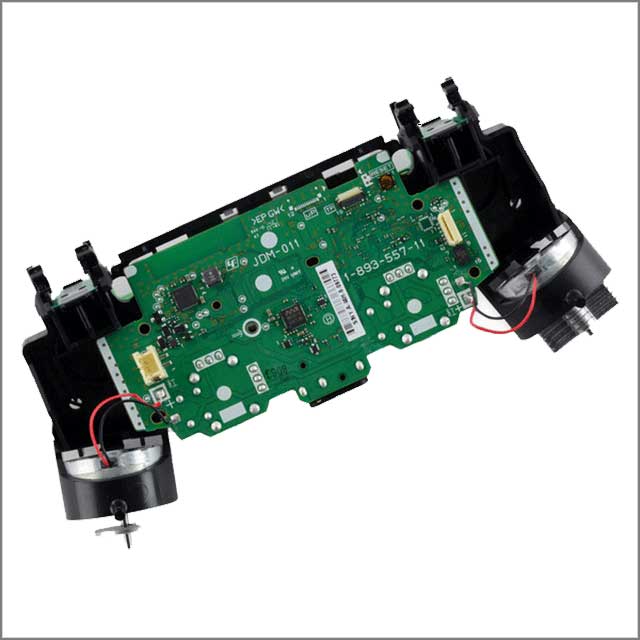

3.2 JDM-011
La textura del segundo circuito es más pequeña que la del 001, con algunos de los objetos movidos, pero por lo demás es idéntica. La única diferencia real está en la placa hija de USB/LED que fue rehecha con menos conexiones. La carcasa también es más pequeña, lo que impide un intercambio o reemplazo 1:1.
3.3 JDM-020
El JDM-020 es la textura de la placa de circuito de liberación de corriente para la consola básica de PlayStation 4. Presenta un chip ARM de escala libre en lugar de uno de Fujitsu, y es el primero en implementar puntos de acceso (vía) de interconexión vertical ciega, o enlaces entre las capas de un PCB multicapa, para las placas hijas, botones y conectores.
La vía para los botones X y triángulo están en la parte inferior de la placa, mientras que el Círculo y el Cuadrado están en la parte superior. El 020 también actualizó la textura y la cubierta del circuito hijo.
La hija se sienta como dos piezas que se conectan a los lados de la placa principal en lugar de en el medio como lo hicieron en las revisiones anteriores.
3.4 JDM-030
La textura de la placa de circuito JDM-030 viene con un rediseño de la carcasa y la placa hija. La hija de la 030 es un solo PCB que se conecta en la parte superior izquierda de la placa principal.
3.5 JDM-040, JDM-050. Y JDM-055
Sólo pequeñas diferencias separan los modelos 040, 050, 055 entre sí. Las vías de los botones están ahora cerca de la parte superior derecha del tablero y permiten que cualquier línea de tierra sirva como puntos de conexión para los botones.
4、Controlador de PS4 PCB - Partes
Independientemente de la versión de construcción, la placa de control de PS4 toma las entradas del usuario de los botones y las traduce en algo que el software de la consola de juegos puede utilizar.
En su mayor parte, todos los PCBs de controladores de PS4 usan componentes de textura de placas de circuitos estándar. Hay resistencias, condensadores, transistores y similares. Estos componentes electrónicos comunes constituyen la mayor parte del PCB.
Su trabajo es asegurar que el botón, el USB y las señales inalámbricas lleguen a sus destinos a tiempo y tan intactas como sea posible.
Más allá de estas partes básicas, todos los controladores de PS4 comparten componentes de interfaz de usuario comunes. El número de estos componentes puede variar, pero todos tienen la misma función básica.
4.1 Botones, disparadores e interruptores direccionales de la almohadilla
Como en el teclado de un ordenador, los interruptores de botón de la PS4 no están en el PCB sino en los propios botones. Estos interruptores son sólo almohadillas conductoras que golpean el PCB cuando se presionan, completando un circuito de monitoreo.
Este circuito está en la placa hija que sólo tiene cables conductores donde los botones se presionan.
4.2 Módulos de palo analógico
Cada controlador Dual Shock 4 tiene dos palos direccionales analógicos. Uno está conectado a la placa hija y el otro directamente a la placa principal.
En su mayoría, los palos vienen como módulos completos, aunque también se pueden encontrar en piezas individuales.
Cada módulo tiene
- Rueda y carcasa del sensor
- Springs
- Pegue el botón de tacto
- Un Palo de plástico
4.3 Portapilas
Al abrir la carcasa, el compartimento de la batería es lo primero que aparece. Sin embargo, no hay nada especial en él. Es sólo un portapilas de plástico estándar diseñado para encajar en el estuche. Se conecta a la textura del circuito principal a través de un enchufe.
4.4 Barra de Luces
El controlador de PS4 tiene una barra de luz incorporada que ofrece un punto adicional de interactividad en algunos juegos. Encerrada en una cubierta de cristal, la barra se une al controlador a través de un clip, que a su vez se conecta a los PCBs a través de un cable.
4.5 Placa de montaje
El PCB del controlador de la PS4 no se adhiere directamente a la carcasa. En su lugar, se fija a una placa de montaje para mayor estabilidad. Es esta placa la que se conecta directamente a la carcasa para mantener todo en su lugar.
4.6 Motores y ruedas de choque
Los motores de vibración proporcionan características de retroalimentación al usuario en algunos juegos. Un controlador típico tiene dos, y consisten en los propios motores y las ruedas que proporcionan al usuario retroalimentación.
4.7 Altavoz y sistema de audio
Los mandos de la PlayStation también tienen un sistema de audio básico. Estos sistemas incluyen un altavoz y su circuito conductor.
4.8 Tablero táctil
Junto con las palancas de control, el panel direccional, el disparador y los botones, puedes controlar los juegos de PlayStation 4 con un panel táctil. El conjunto del panel táctil está en la parte superior, en el centro de la textura del circuito hijo.
4.9 Puerto USB y PCB
El ensamblaje USB permite al controlador conectarse a los puertos USB de las consolas y los sistemas informáticos. También sirve como puerto de carga de la batería. El PCB del USB está hecho a medida para ajustarse al controlador, pero utiliza componentes estándar del USB.
4.10 Ventilador de refrigeración
Como la mayoría de los dispositivos electrónicos, un controlador de PS4 tiene un ventilador de refrigeración incorporado.
4.11 Antena inalámbrica Bluetooth
Como es un dispositivo inalámbrico, el mando de PS4 también cuenta con una antena inalámbrica y los circuitos asociados.
4.12 Procesador ARM
Por último, como dispositivo inalámbrico, estos controladores también cuentan con un circuito integrado de procesador ARM. Estos chips son los corazones de los controladores que operan todas las funciones del controlador sin requerir la entrada de la consola.
5、Controlador de PS4 PCB - Buying Guide
Ahora que sabes lo que necesitas, puedes completar tus planes para un bloc de notas personalizado, aunque este conocimiento te servirá si sólo necesitas reemplazar algunas partes rotas.
Incluso con este conocimiento, todavía necesitas las partes antes de que puedas completar el proyecto. Pedirle amablemente a Sony tampoco te llevará muy lejos. No tienen ningún incentivo para vender sus cosas por correo.
Necesitas conseguir las partes del PCB del controlador de PS4 y la placa de un tercer fabricante.
Por supuesto, quieres encontrar el fabricante adecuado. Si bien siempre debe considerar el precio, el costo no debe ser su única preocupación al comprar componentes del mercado secundario.
Algunas cosas que debe tener en cuenta al comprar piezas para la consola de videojuegos, incluyendo cosas para la PlayStation 4, incluyen:
- PCB con altos estándares de tolerancia.
Los controladores de PS4 deben soportar muchas horas de juego y, por lo tanto, requieren circuitos que puedan soportar la tensión.
- Piezas y materiales de alta calidad:
necesita piezas fiables hechas con materiales de calidad procedentes de proveedores fiables.
- Un excelente servicio de atención al cliente.
Por lo tanto, usted quiere un fabricante en el que pueda confiar para que se las entregue y le ayude a reemplazarlas cuando se averíen.
- Tiempos de entrega rápidos.
Usted quiere un proveedor que entregue sus PCB y piezas en el plazo previsto, reduciendo los retrasos e inconvenientes del proyecto.
También quiere la garantía de que cada pieza que le entreguen esté certificada y probada para funcionar con todas las consolas y accesorios de PS4. Usted está construyendo un dispositivo de juego. Debes esperar que las partes que pongas en él tengan el diseño y la capacidad para manejar ese ambiente.
Controlador de PS4 sin_placa_de_montaje.png
La construcción del controlador automatizado de PS4 está disponible
También deberías considerar la automatización del PCB. La automatización del PCB toma las materias primas y realiza todo el montaje del PCB con sólo pulsar un botón. Todo lo que debe hacer es pararse y esperar en la cinta transportadora final por su producto terminado.
El proceso permite la producción en masa de PCB que cumplen las especificaciones y requisitos de textura de la placa de circuitos impresos del controlador PS4 de Sony.
6、Conclusion
Tenemos máquinas de automatización de PCB que aumentarán la producción de su equipo semiautomático de PCB. Nuestro sistema utiliza un enrutador independiente para encaminar sus PCBAs hacia ensamblajes independientes, permitiéndole producir y acomodar más PCBs.
Incluso tenemos el sistema Laser Singulation para construir texturas de placas de circuitos flexibles. De esta manera, puede trabajar con múltiples diseños al mismo tiempo.
Incluso le ayudaremos a elegir las mejores piezas para su proyecto, asegurándonos de que disfrutará de su creación para que tenga la mejor experiencia de juego y de cliente con nosotros.
Si necesita fabricar o montar su controlador pcb por favor contáctenos sin dudarlo, haremos todo lo posible para proporcionarle el mejor servicio.
