Ancho de traza del PCB Calculator: ¿Cómo usarlo?

¿Sabe que necesita establecer su calculadora de Ancho de traza del PCB Calculator para evitar su destrucción? ¿Reconoce que su ancho de traza determina la cantidad de corriente que transporta? Como aficionado a los PCB, debería ser consciente de estas cosas para tener éxito en sus proyectos de fabricación de PCB.

A menos que siga las normas establecidas en consecuencia, puede terminar diseñando un PCB que sea ineficaz o que funcione mal ocasionalmente. Por suerte, hemos creado este artículo para ayudarle a encontrar el ancho de traza de su PCB utilizando la calculadora de ancho de traza de PCB. Además, el artículo también trata sobre la fórmula y las preguntas más frecuentes para ayudarle a determinar el ancho de su PCB por sí mismo.



1. ¿Qué es una calculadora de ancho de trazas de PCB?



La calculadora de ancho de trazas de PCB es un dispositivo que se basa en fórmulas de la CIP 2221 para determinar el ancho de trazas de PCB. El ancho de traza es un factor crucial que debes tener en cuenta al diseñar tu placa de circuito impreso. De hecho, debes asignar el ancho correcto a las trazas para evitar que se dañen por las altas temperaturas.

Lo mejor sería diseñar las trazas de su PCB para que soporten una carga máxima de corriente antes de que funcionen mal. Recuerda, cuando conduces más corriente a través de un camino, comienza a generar calor. Por consiguiente, cuando la carga de corriente excede el límite superior, el rastro se quema o destruye el laminado de la placa de circuito. Esto puede conducir a daños permanentes en el PCB.

Puedes comparar los rastros de PCB con los cables que unen varios componentes de resistencia nula. Sin embargo, cada ruta de PCB contiene su propia resistencia, lo que es un factor esencial a la hora de elegir el ancho de la traza de PCB. Por lo tanto, debe conocer la resistencia y la capacidad de conducción de corriente para definir el ancho que utilizará.

Es importante señalar que el aumento de la temperatura influye en la anchura de la traza. El aumento de la temperatura se refiere a la temperatura de la traza cuando se conduce la corriente en comparación con cuando no lo hace. En otras palabras, sólo hay que restar la temperatura de funcionamiento de la temperatura de funcionamiento superior para obtener el aumento de la temperatura.

Sabemos que obtener el ancho de traza suena como una montaña de trabajo y cálculos, ¿verdad? Sin embargo, ¡no deberías preocuparte en absoluto! La calculadora de ancho de traza simplifica todo el proceso de forma rápida y precisa.



2. Cómo calcular el ancho de traza del PCB



No basta con encontrar el rastro de la placa de circuito disponible o utilizar un método u operación simple para identificar con precisión su resistencia de rastro. Sin embargo, para asegurarse de que los rastros de su placa de circuito se encienden correctamente, debe determinar sus rastros de PCB y el ancho de los mismos. Establecer y aumentar considerablemente el ancho de los rastros de su PCB le permitirá minimizar la resistencia de los rastros de su placa de circuito.



2.1 Lo que debe saber antes de calcular el Ancho de traza del PCB Calculator



Determinar el ancho del rastro de PCB es más complicado que encontrar un conductor determinado. Esto se debe a que existen numerosos aspectos que deben considerarse antes de calcular el ancho de rastro de la placa de circuito. Por ejemplo, deberías saber la corriente máxima con la que tu PCB funciona bien, como el grosor del trazo.

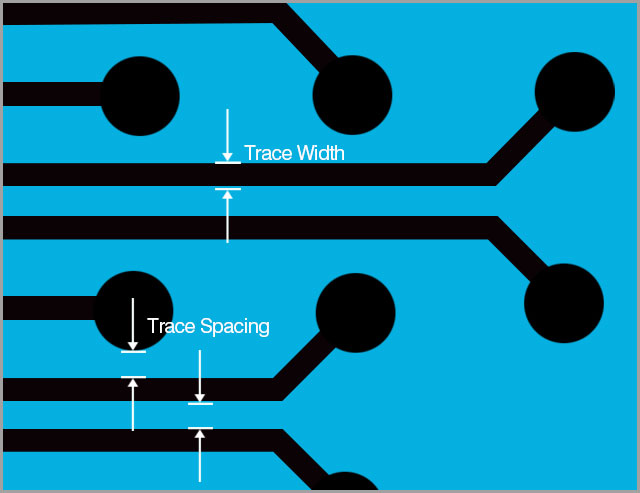

2.2 Ancho y espacio de trazas de la PCB



Para obtener el ancho de traza usando una calculadora de ancho de traza de PCB, necesitas considerar varios factores, como:

  • La capacidad de conducción de corriente de tu traza.
  • El paso y las dimensiones de las almohadillas que tu traza estará uniendo.
  • El espacio entre tus trazas.

Además del ancho de tu traza, es igualmente importante comprobar el espacio entre tus trazas. Evita el cortocircuito y permite el máximo espacio entre los átomos para una conducción efectiva.

Los tableros de circuito son usualmente pequeños en relación a los gastos de producción. Pero si tu PCB es demasiado pequeño, experimentarás desafíos para encaminar los rastros y mantener los espacios correctos entre ellos. La mayoría de los fabricantes de PCB recomiendan un espacio de 6 a 30 millas, adecuado para muchos anchos de trazas.



Calculadora de ancho de trazas de PCB



2.3 Fórmula del Ancho de traza del PCB Calculator



Todavía puede determinar el ancho de traza de su PCB usando la fórmula de ancho de traza. El método permite calcular la corriente tolerable que puede transmitirse a través de un trazo específico. La norma CIF 2221 define la fórmula, como se muestra a continuación.

I=k*ΔT^0.44*A^0.725

La letra que yo represento es "actual", y siempre debes considerarla como una constante. ΔT representa el cambio de temperatura, mientras que la A representa el área de la sección transversal del rastro.

Es importante señalar que se puede reorganizar la ecuación para establecer el ancho de la traza determinando el área de la sección transversal para que una corriente específica fluya con seguridad.

Área [mils^2] = (Corriente [Amperios]/ (k*(Subida de temperatura [grado C]) ^ 0,44)) ^ (1/0.725)

Recuerde, para establecer un ancho deseable, tiene que tener en cuenta el grosor de su rastro.

Anchura [mils] = Área [mils^2]/ (Espesor [oz]*1.378[mils/oz])

Puedes usar la fórmula de ancho de traza del PCB para 0-35 amperios ya que sólo permite el aumento de la temperatura de 100C-1000C. Además, la fórmula tiene en cuenta un ancho de traza de 400 mils.

Descargo de responsabilidad: La mayoría de los fabricantes de PCB utilizan la fórmula de trazas de PCB como estándar de la industria, y suponen que es correcta. Sin embargo, puede que no sea adecuada para todos los diseños. Por lo tanto, es esencial tener en cuenta que no seremos responsables de ningún daño que cause.



3. Calculadora de ancho de traza FAQs



P: ¿Una calculadora de trazas de PCB tiene un límite en la cantidad actual?

R: La norma CIF 2221, de la que los ingenieros obtienen estos métodos, acomoda hasta 35 amperios, un ancho máximo de traza de 400 mils, un modesto aumento de temperatura de 10-1000C, y una sustancia de cobre de 0,5-3 Oz/m2.

P: ¿Qué implica el aumento de la temperatura en este sentido?

R: El aumento de la temperatura aquí se refiere a la diferencia entre la temperatura de trabajo óptima y la temperatura de trabajo estándar de su PCB. Es importante darse cuenta de que una mayor transmisión de corriente eleva la temperatura de traza. Por lo tanto, el aumento de temperatura es un factor de diseño que te guía en la capacidad de calor de tu PCB.

P: ¿Qué unidad de medida es un Mil?

R: Básicamente, puedes definir un Mil como 1/1000 de una pulgada, y es un término de medición estándar en el mundo electrónico.



Conclusión



Las placas de circuito impreso forman la columna vertebral de varios productos electrónicos. Esperamos que ahora sea consciente de que necesita establecer el ancho de rastro de su placa de circuito impreso para evitar su destrucción. Establecer el ancho de traza también le permitirá determinar la cantidad de corriente que transporta. Recuerde que debe cumplir con todas las normas establecidas que hemos discutido anteriormente para crear un buen PCB.
